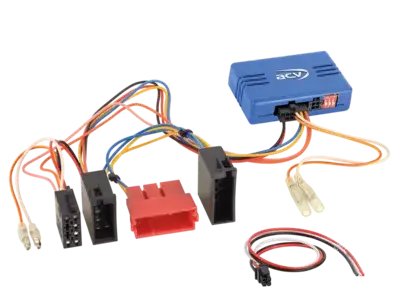

Neu ACV LFB Mercedes ISO/10 Pin ISO > China HU

Die Artikelinformationen werden nicht aktualisiert
Aktuelle Hinweise:
LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO > Artikel: 42a-1190-001
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: ISO / 10 Pin ISO Mercedes Stecker > Artikel: 42cx27
Dipschalterstellung prüfen
Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit Audio 5 / Audio 10 OEM Gerät
Fahrzeuge mit Audio 30 APS OEM Navigation
Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
Fahrzeuge mit CAN Bus Anschluss: 10 Pin ISO
Fahrzeuge mit abweichenden Komfort-Innenraum CAN Bus Anschluss:
Anschluss und Belegung vor Installation mit OEM Gerät prüfen
braun-rot verdrillt: CAN high
braun verdrillt: CAN low
abweichende Kabelfarben 18 Pin AMP Stecker möglich
CAN Bus an CAN Bus Verteiler Schwellerleiste
CAN Bus an Klimatronik
CAN Bus in Mini ISO Stecker: Pin 1 Can low / Pin 2 Can high
CAN Bus in 8 Pin ISO Stromstecker: Pin 7 CAN High / Pin 6 CAN low
CAN Bus in 18 Pin AMP Stecker: Pin 8 CAN low / Pin 9 CAN high / nicht Robert-Bosch CAN
OEM Geräte mit ISO Blockanschluss ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
Für folgende Fahrzeuge geeignet:
Mercedes A-Klasse (W169) 10/2004 – 04/2012
Mercedes A-Klasse (C169) 11/2004 – 07/2011
Mercedes B-Klasse (T245) 06/2005 – 06/2011
Mercedes C-Klasse (W203) 03/2000 – 01/2005
Mercedes CLK-Klasse (C208) 07/1999 – 03/2003
Mercedes CLK-Klasse (C209) 03/2002 – 05/2005
Mercedes E-Klasse (W210) 06/1999 – 12/2002
Mercedes SL-Klasse (R230) 08/2001 – 02/2006
Mercedes SLR (C199) 13/2003 – 12/2009
Mercedes Sprinter (W906) 04/2006 – 08/2013
Mercedes Sprinter (W906) 08/2013 – 05/2018
Mercedes Vito/Viano (W639) 07/2003 – 08/2010
Mercedes Vito/Viano (W639) 09/2010 – 03/2014
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
